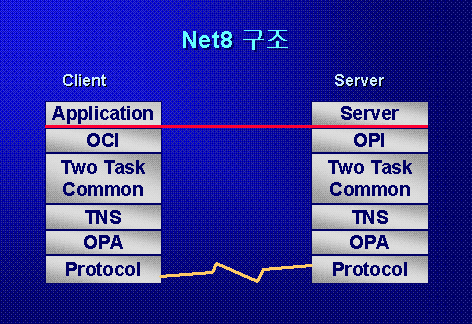

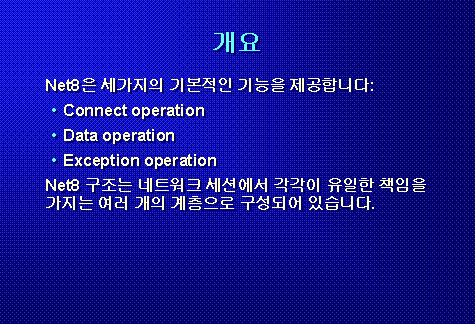

Net8 구조는 네트워크 세션에서 각각 유일한 책임을 가지는
여러 개의 계층으로
구성됩니다.
|

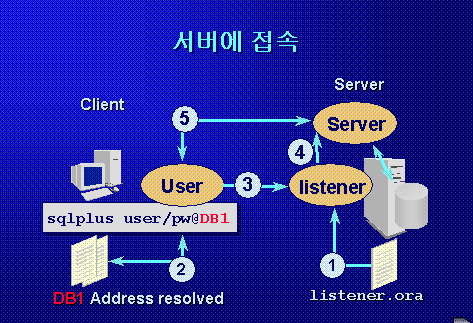

서버에 접속(Open) |
|
|
TNSNAMES.ORA SQLNET.ORA LISTENER.ORA |
|
|

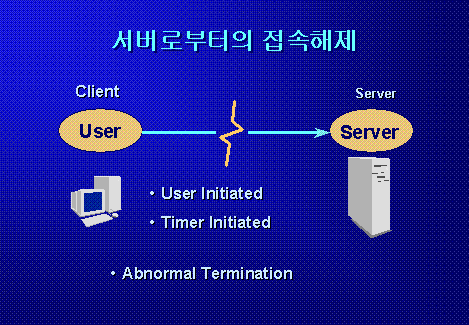

서버로부터의 접속해제 사용자가 초기화한 접속해제(User-Initiated Disconnect) |
|

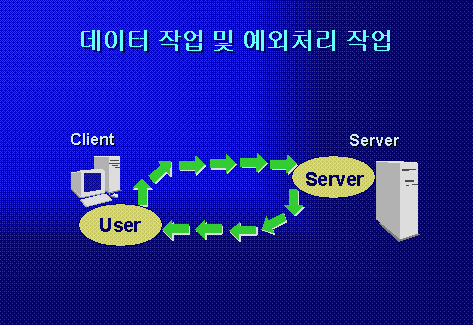

데이터 작업
클라이언트와 서버 사이의 모든 통신은 다중스레드 서버가 사용되지 않을 경우 동기적 으로 완료됩니다.
예외사항 작업
Net8을 사용하여 사용자는 접속을 중단시킬 수 있습니다. 사용자가 인터럽트
키(어떤 기계에서는 Ctrl+C)를 눌렀을 때 애플리케이션은 이 기능을 호출합니다. 게다가 , 데이터베이스는
SQL*Loader를 사용하여 잘못된 데이터 행을 로드하려고 시도하는 것처럼 비정상적인 작업이 발생할 경우 클라이언트에 중단을 명령할 수 있습니다.
접속 중단에는
두가지 유형이 있습니다 : inband break와 outband break.
서버측 관점에서 Inband break와 Outband break 사이의 차이점은 Inband break는 단순히 큐(queue)되는 메시지를 사용하는 반면에 Outband break는 신호를 발생하는 메시지를 사용하므로 서버를 차지하여 보다 빨리 중단을 할 수 있습니다.

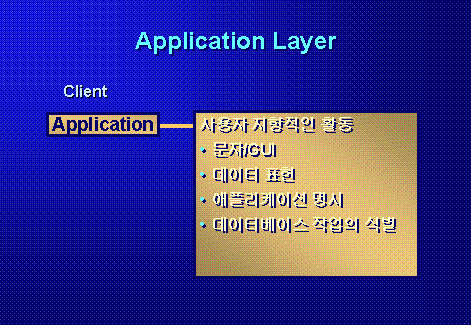

스택 통신(Stack Communication)은 오라클 클라이언트와 서버가 그들 스스로 데이터를 공유, 수정 및 조작할 수 있도록 합니다.
오라클
클라이언트-서버 트랜잭션에서 정보는
다음의 계층을 통하여 전달됩니다.
스택의 각 계층은 하나 이상의 특정한 작업에 대한 책임이 있습니다.
|
|

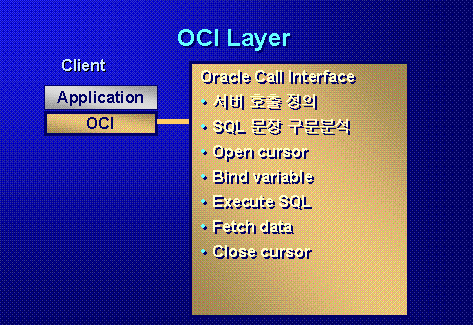

OCI 계층(Oracle Call Interface Layer)
OCI 인터페이스는 또한 UPI 나 사용자 프로그램 인터페이스라고도
언급됩니다. |
|

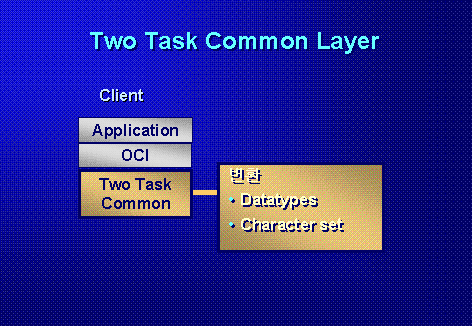

Two Task Common 계층
Two Task Common 계층은 클라이언트와 서버에서 서로 다른 문자
집합이나 포맷 사이의 문자 집합과 데이터 유형의 변환을 제공합니다. 이 계층은 접속마다 필요할 때에만 변환을 수행하기 위해서 최적화됩니다.
초기화 접속동안에 Two Task Common은 내부 데이터와 문자 집합 표현법의 차이점을 평가하고 두 대의 컴퓨터가
통신하기 위해 변환이 필요한지의 여부를 결정하기 위한 책임이 있습니다.
변환은 클라이언트측의 문자 집합이 서버측의
문자집합과 다른 상황에서 요구됩니다.
이런 상황의 한 예는 서버가 US7ASCII 문자 집합을 실행하는 동안에
클라이언트가 WE8ISO8859PI
문자 집합을 실행하는 것입니다. 이런 경우에 Two Task Common 계층은 한 문자 집합의 값을 다른 문자 집합의 값으로 변환하는 것을
도와주는 변환기처럼 동작합니다.

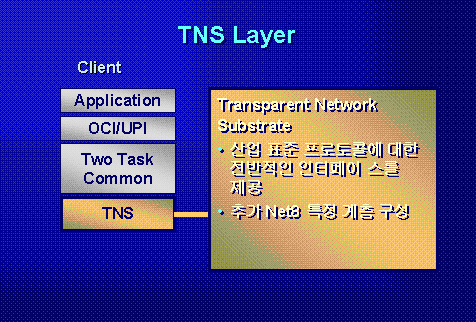

TNS 계층(Transparent Network Substrate Layer)
TNS 계층은 산업 표준 프로토콜과의
공통 인터페이스를 제공하는 Net8의 근간을 이루는 계층입니다. TNS는 Net8로부터 요청을 수신하고 다음과 같은 모든 일반적인 기계-레벨
접속 문제를 설정합니다 : 서버의 위치나 목적지(오픈, 종료 기능), 접속에 하나 이상의 프로토콜이 포함되는지의 여부(오픈, 종료 기능),
그리고 각각의 기능들(전송, 수신 기능)을 바탕으로 하는 클라이언트와 서버 사이의 인터럽트를 처리하는 방법. TNS 기능의 일반적인 집합(오픈, 종료, 전송,
수신)은 프로토콜에 특정적인 호출을 위해서 오라클 프로토콜 어댑터 ( Oracle Protocol Adapter ) 로 컨트롤을 넘깁니다.
게다가, TNS는 전송 시에 데이터를 보호하기 위해서 암호화와 순차적인 암호 메시지 해석을 지원합니다.
TNS 계층은 TNS의
특정한 기능들에 대해서 각각을 처리하는 많은 Net8 특정적인 계층으로 구성되어 있습니다. 이것들은 다음 페이지에서 다루도록 합니다.

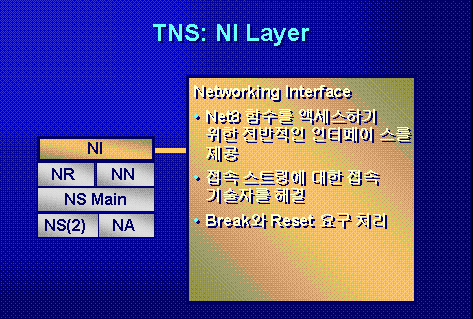

NI 계층(Networking Interface Layer)
NI 계층은 오라클 클라이언트, 서버, 또는 Net8
기능들을 액세스하기 위한 외부 프로세스들을 위해 일반적인 인터페이스를 제공합니다.
NI는 실제 접속 스트링 내에 접속 기술자를
포함합니다.
NI는 또한 접속에 대한 중단(Break)과 리셋(Reset) 요구를 처리합니다.

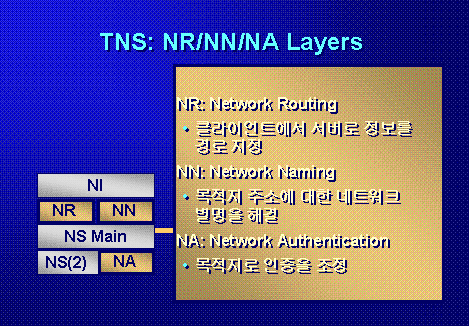

NR 계층(Network Routing Layer)
NR 계층은 목적지(destination)로의 세션의
경로지정(routing)을 제공합니다. 이것은 서버 목적지로의 경로지정에서 어떤 중계 목적지나 또는 “hops”를 포함할 수도
있습니다.
NN 계층(Network Naming Layer)
NN 계층은 Net8
목적지 주소에 대한 별칭(alias)을
포함합니다.
NA 계층(Network Authentication Layer)
NA는 목적지와 함께 인증 요구사항을
조정합니다.

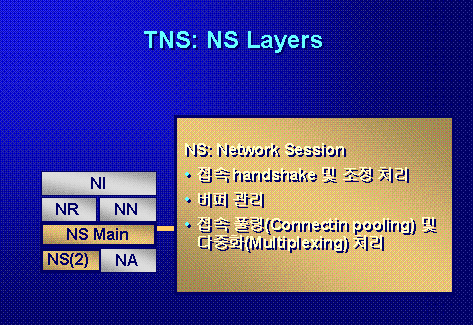

NS 계층은 연결이 설정된 곳에서 대부분의 작업을 수행합니다. 이 계층은 전송과 수신 사이의 초기 접속과 성능 조절에 대한 책임이
있습니다.
NS는 또한 프로세스들 사이에 전달될 필요가 있는 버퍼들을 처리합니다.
NS는 또한 활성화(enabled)되면
접속 풀링(pooling) 및 접속 다중화(multiplexing)를 처리합니다. 풀링 및 다중화는 뒤에서 다루도록 합니다.
HANDSHAKE란 일반적인 전산용어입니다.
다음은 정보통신 용어사전에서의 HANDSHAKE에 대한 정의입니다.
"전기적으로 연결된 두 장치 사이에서 자료를 교환할 때 약속된 신호들을 주고 받는 절차이다. 예를 들어
컴퓨터가 프린터에 자료를 보낼 때 컴퓨터의 프린터 인터페이스와 프린터의 제어회로 사이에서 자료를 보낼 준비가 되었다는 신호, 자료를 받을 준비가
되었다는 신호, 자료를 입력하라는 신호 등이 계속적으로 교환된다."

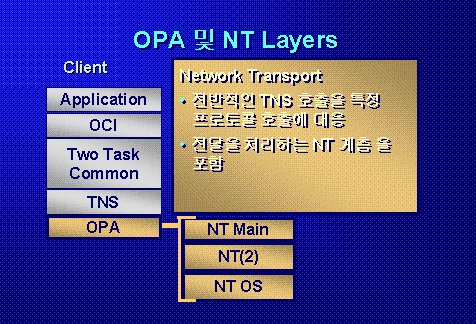

OPA 계층(Oracle Protocol Adapter Layer)
OPA는 TNS 기능을 클라이언트-서버 접속에서 사용된 산업
표준 프로토콜에 대응할 책임이 있습니다. 각각의 어댑터는 TNS와 특정한 프로토콜 사이의 동일한 기능들을 대응시킬 책임이
있습니다.
NT 기능은 일반적인 기능 호출을 사용된 실제 프로토콜에 대응하며 제공된 프로토콜의 성능 정보를 가지고 있습니다.

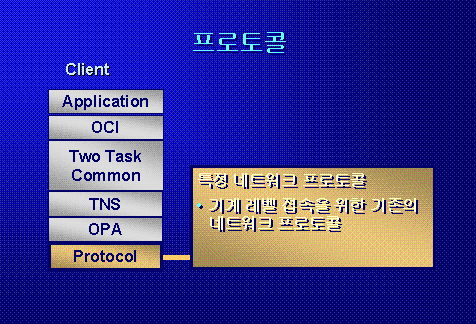

네트워크에 특정적인 프로토콜(Network-Specific Protocol)
클라이언트-서버 접속 프로세스의 모든
오라클 소프트웨어는 두 기계 사이의 기계 레벨 접속을 하기 위해서 기존의 네트워크 프로토콜 스택을 요구합니다. 네트워크 프로토콜은 오직 클라이언트 기계로부터 서버 기계로
데이터를 전송할 책임만 있는데, 이때 데이터는 서버측 Oracle Protocol Adapter로 전달됩니다.

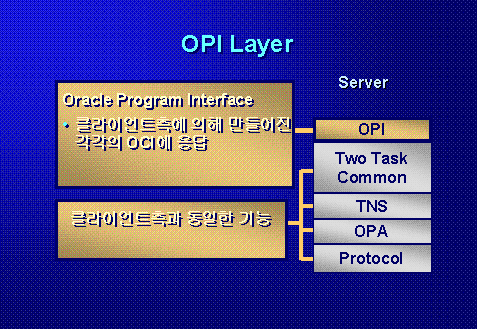

OPI 계층(Oracle Program Interface Layer)
OPI는 OCI의 기능에 대한 보완적인
기능들을 수행합니다. 이것은 OCI에 의해 전송되는 각각의 가능한 메시지들에 대해 응답할 책임이 있습니다. 예를 들면, 25개의
행을 인출(fetch)하기 위한 OCI 요구는 일단 인출되면 25개의 행을 리턴하기 위한 OPI 응답을 가집니다.

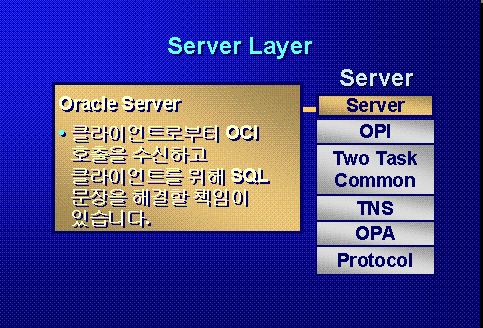

서버 계층(Server Layer)
접속에서의 오라클 서버측은 클라이언트 OCI 코드로부터의 대화 요청을 수신하고
클라이언트 애플리케이션을 대신하여
SQL 문장을 해결할 책임이 있습니다. 일단 수신되면 요청은 처리되며 결과 데이터는 클라이언트 애플리케이션에 포맷 및
리턴되어야 하므로 OPI에 전달됩니다.

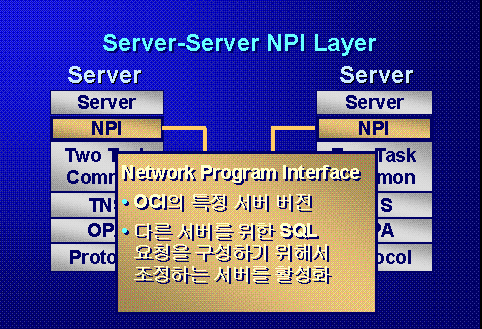

NPI 계층(Network Program Interface Layer)
두대의 서버가 완전한 분산 트랜잭션과 통신할 때
프로세스(process), 계층(layer), 대화(dialogue)는 클라이언트 애플리케이션이 없다는 것을 제외하고는 클라이언트-서버 시나리오와 동일합니다.
서버는 NPI ( Network Program Interface ) 라는 자신의 OCI 버전을 가집니다. NPI
인터페이스는 클라이언트를 위한 OCI 서버의 모든 기능들을 수행하며,
추가적인 서버를 위한 SQL 요청들을 구성하기 위해서 조정하기 위한 서버를 활성화합니다.
